海洋環(huán)境對金屬材料的腐蝕性遠超陸地，船舶甲板鋼格柵面臨著多重侵蝕因素的疊加作用。高鹽度海水的持續(xù)接觸、潮濕海霧的長期籠罩、強烈的紫外線輻射以及海浪的機械沖擊，共同構(gòu)成了嚴酷的腐蝕環(huán)境。普通防護措施在這種條件下往往快速失效，導(dǎo)致鋼格柵過早損壞，影響船舶安全并增加維護成本。

傳統(tǒng)防銹方案在船舶應(yīng)用中常出現(xiàn)防護層剝離、點蝕蔓延、連接部位銹蝕等問題。這些問題不僅縮短了鋼格柵的使用壽命，還可能影響甲板的防滑性能和結(jié)構(gòu)強度。針對海洋環(huán)境的特殊性，需要開發(fā)一套系統(tǒng)化的長效防銹方案。

材料選擇與合金技術(shù)

特種不銹鋼應(yīng)用是抗腐蝕的基礎(chǔ)。316L含鉬不銹鋼在海洋環(huán)境中表現(xiàn)優(yōu)異，其耐點蝕當(dāng)量值（PREN）超過25，比304不銹鋼提高30%以上。對于關(guān)鍵部位，可選用雙相不銹鋼2205，其耐蝕性和強度達到更優(yōu)平衡。近年來發(fā)展的超級雙相不銹鋼2507，進一步將耐蝕性提升至316L的2-3倍。

微合金化技術(shù)增強抗蝕能力。在碳鋼中添加微量銅、鎳、鉻等元素（總量不超過2.5%），通過細晶強化和鈍化膜優(yōu)化，顯著提高耐海水腐蝕性能。這種方案在成本與性能間取得良好平衡，適合大型船舶的廣泛應(yīng)用。

復(fù)合材質(zhì)設(shè)計實現(xiàn)優(yōu)勢互補。采用不銹鋼與碳鋼的復(fù)合結(jié)構(gòu)，承力部件使用高強度碳鋼，表面接觸層采用不銹鋼，通過爆炸焊接工藝實現(xiàn)冶金結(jié)合。這種設(shè)計兼具高強度和優(yōu)良耐蝕性，整體成本比全不銹鋼結(jié)構(gòu)降低40%左右。

表面處理與涂層系統(tǒng)

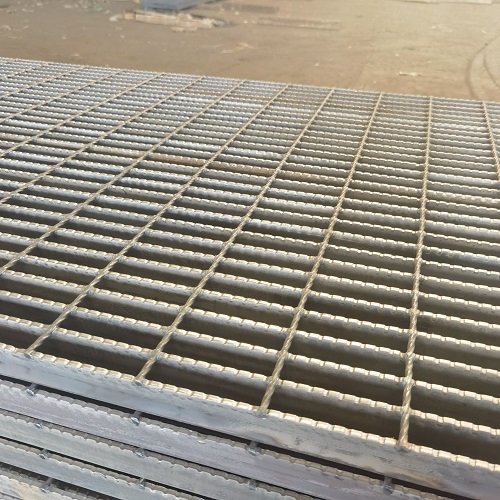

熱浸鍍鋅優(yōu)化工藝提升防護力。采用高溫?zé)峤?a href="http://m.ya-shuai.com/chanpin/ganggeban/3.html" target="_blank">鍍鋅配合稀土添加劑，鋅層厚度控制在100-120μm，形成致密的鋅-鐵合金層。經(jīng)過鉻酸鹽鈍化處理后，鹽霧試驗壽命可達3000小時以上。鍍鋅層損壞后能對鋼基體提供陰極保護，延緩腐蝕蔓延。

金屬熱噴涂技術(shù)構(gòu)建多重屏障。電弧噴涂鋁鎂合金涂層（厚度200-300μm）配合有機封閉劑，形成復(fù)合防護系統(tǒng)。鋁鎂涂層具有自修復(fù)特性，在損傷處能優(yōu)先腐蝕形成保護性產(chǎn)物。該系統(tǒng)在海洋大氣區(qū)的預(yù)期壽命可達15年以上。

高性能涂層體系提供全面保護。由環(huán)氧富鋅底漆（80μm）、環(huán)氧云鐵中間漆（100μm）和聚氨酯面漆（80μm）組成的三層系統(tǒng)，具有優(yōu)異的附著力和耐候性。添加特殊填料的改性涂層能有效抵抗海生物附著，減少維護頻次。

結(jié)構(gòu)設(shè)計與細節(jié)處理

排水優(yōu)化構(gòu)造減少積水腐蝕。設(shè)計3-5°的傾斜角度，配合合理的排水孔布局，確保甲板不積水。格柵孔隙率控制在30-40%之間，保證排水效率的同時維持足夠的承載能力。邊緣部位采用特殊導(dǎo)流設(shè)計，避免海水滯留。

連接部位防護消除薄弱環(huán)節(jié)。螺栓連接處采用尼龍密封墊圈配合密封膠的雙重防護，防止縫隙腐蝕。焊接接頭進行噴丸處理消除應(yīng)力，并施加額外涂層保護。所有銳邊進行圓角處理，減少涂層在邊緣處的薄弱點。

陰極保護補充增強防護可靠性。在關(guān)鍵區(qū)域安裝犧牲陽極塊（通常為鋁鋅銦合金），或采用外加電流陰極保護系統(tǒng)。保護系統(tǒng)設(shè)計需考慮鋼格柵與船體的電連續(xù)性，確保保護電流均勻分布。定期測量保護電位，維持在-0.85V至-1.1V（相對于Ag/AgCl參比電極）的理想范圍。

維護管理與壽命延長

定期檢查制度及時發(fā)現(xiàn)隱患。每季度進行一次全面檢查，重點包括：涂層破損情況、銹蝕跡象、連接件狀態(tài)。使用測厚儀監(jiān)測涂層和基材厚度變化，發(fā)現(xiàn)異常及時處理。檢查結(jié)果記錄建檔，分析腐蝕發(fā)展趨勢。

科學(xué)清潔方法保持防護效果。使用淡水定期沖洗去除鹽分積累，避免高壓水槍直接沖擊涂層。海生物附著采用塑料刮刀手動清除，嚴禁使用金屬工具。清潔后及時干燥，必要時補涂防護油。

分級維修策略優(yōu)化維護資源。根據(jù)損傷程度采取不同對策：小面積涂層損傷（<3%）進行局部修補；中等損傷（3-10%）需擴大處理區(qū)域；嚴重腐蝕（>10%）應(yīng)考慮更換整塊格柵。維修材料必須與原有系統(tǒng)相容，避免電偶腐蝕。
